Drukowanie 3D metodą FDM

Do wydrukowania 3d potrzebujemy trójwymiarowego komputerowego modelu danego elementu. Przykładowe programy, z których można skorzystać do zaprojektowania takiego obiektu to Blender, Google Sketchup, 3ds Max, AutoCAD i inne.

Po zakończeniu prac w programie, model najlepiej jest wyeksportować do formatu STL lub OBJ. Istnieje również możliwość przysyłania plików zapisanych w natywnym rozszerzeniu danego programu np. 3DS, FBX, Blender, OBJ, DXF, LWO, STL, PLY itp. - wtedy konwersji na docelowy format dokonujemy sami.

Najczęstsze błędy w projektowaniu obiektów do druku 3D

Czasami zdarza się, iż na pozór dobrze wyglądający model nie jest gotowy do wydrukowania na drukarce 3D. Najpopularniejsze błędy to:

  • odwrócone normalne
  • błędne krawędzie
  • otwory/szczeliny w siatce
  • zdegenerowane trójkąty bez płaszczyzn powstałe w wyniku łączenia dwóch lub więcej modeli
Przykładowy błąd projektowania obiektów do druku 3D widoczny w programie netfabb

W przypadku drobnych błedów dokonujemy naprawy modelu bez dodatkowych kosztów. Tak naprawiony plik możemy już przygotować do druku.

Rozmiar i jakość wydruku

Maszyny, którymi dysponujemy posiadają następujące cechy:

  • obszar roboczy (maksymalna wielkość jednorazowo drukowanego elementu) to w zależności od maszyny: 246mm x 152mm x 155mm; 223mm x 223mm x 205mm
  • jakość drukowania (grubość pojedynczej warstwy):
    • standard 0.2mm
    • medium 0.1mm
    • high 0.06mm
    • ultra high 0.02mm

Drukując obiekty możemy wybrać stopień jego wypełnienia. Na zdjęciu poniżej pokazane są przykładowe przekroje w odniesieniu do % wypełnienia. Standardowo proponowaną przez nas wartością jest 15%, która zapewnia wystarczającą sztywność drukowanych elementów.

Różnice w wypełnieniu obiektu w zależności od ustawień

W technologii tej niezbędne jest stosowanie tymczasowych podpór technologicznych na bazie organicznego, rozpuszczalnego materiału podporowego, który po zakończonym wydruku jest usuwany z detalu.

Używane przez nas materiały

PLA

PLA jest materiałem, którego główną zaletą jest jego biodegradowalność. Jest podobny do ABSu lecz bardziej kruchy. Charakteryzuje się mniejszą podatnością na rozdzielanie się warstw podczas drukowania. Dodatkowo doskonale sprawdza się jako materiał pomocniczy (podporowy) przy wydrukach skomplikowanych projektów ponieważ nie zostawia żadnych śladów na powierzchni obiektów po rozpuszczeniu. Cechą wartą uwagi jest fakt małego skurczu materiału, dzięki czemu możliwe jest drukowanie dużych obiektów. Idealnie nadaje się do szybkich, ozdobnych wydruków. Jest bezpieczny podczas codziennego stosowania np. można z niego drukować naczynia, sztućce.

ABS

ABS charakteryzuje się wyższą wytrzymałością na manualną obróbkę obiektu. Pozwala to na wygładzanie powierzchni papierem ściernym, a nawet na wiercenie otworów w wydruku. Jest używany w przemyśle, w produkcji obudów sprzętu elektronicznego np. kasowniki w autobusach, sprzętu AGD, elementów wnętrz samochodowych, sprzętu sportowego, a nawet klocków LEGO. W odróżnieniu od PLA jest bardziej sprężysty.

Zestaw dostępnych barw:

Biały
Szary
Żółty
Czerwony
Niebieski
Fioletowy
Zielony
Pomarańczowy
Złoty
Czarny

Widoczne na stronie kolory mogą nieznacznie różnić się od tych z rzeczywistości.

W razie potrzeby jesteśmy w stanie wydrukować przedmiot za pomocą dwóch kolorów.

Laywood

Laywood to materiał drewnopodobny, który jest połączeniem przetworzonego drewna oraz polimeru. Taką kompozycję można używać normalnie do drukowania tak jak z materiałów termoplastycznych (ABS czy PLA). Wydrukowane obiekty nie kurczą się oraz nadają się do cięcia, tak jak prawdziwe drewno. Ciekawostką jest fakt, iż wydruk w pewnym stopniu ma naturalny zapach. W efekcie końcowym uzyskujemy wygląd obiektu podobny do drewna.

Nylon

Nylon jest syntetycznym polimerem, którego włókna charakteryzują się dużą wytrzymałością na rozciąganie. Jest dużo bardziej wytrzymały mechanicznie niż ABS czy PLA, a zarazem elastyczny. Odporny chemicznie na alkohole, oleje, aceton, żywice i większość zasad. Możliwe jest poddawanie go obróbce mechanicznej. Naturalnie przezroczysty, ale można go farbować przy pomocy zwykłych barwników do tkanin.

Laybrick

Laybrick jest materiałem, dzięki któremu można uzyskać efekt piaskowca (faktura wydrukowanego elementu podobna jest do kamienia). Jest połączeniem wysokiej jakości wypełniaczy naturalnych, takich jak mielona kreda i poliester. Idealnie nadaje się do drukowania obiektów architektonicznych czy krajobrazowych. Wydruki można malować i szlifować

Chcesz wydrukować coś w innym materiale? Skontaktuj się z nami, zobaczymy co da się zrobić :)

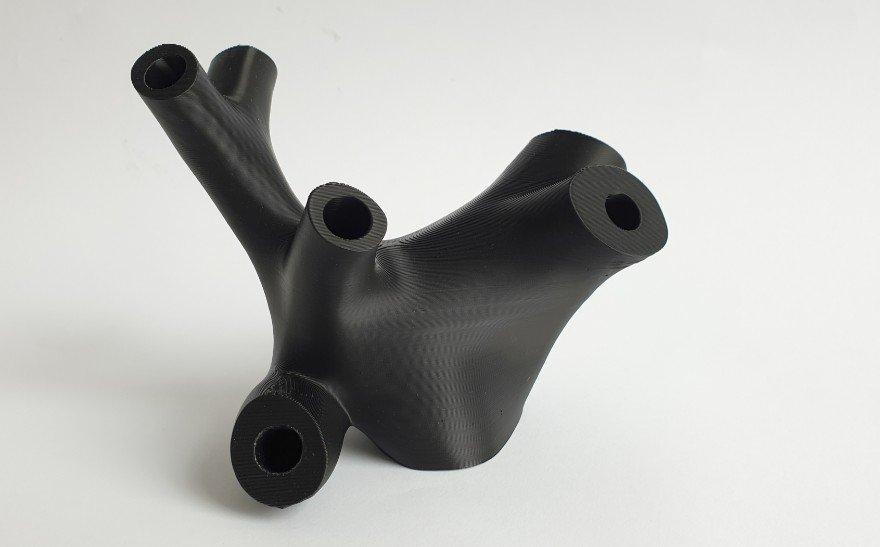

Przykłady wykonanych przez nas projektów

Starożytne ruiny
Starożytne ruiny

Wydruk został wykonany przy użyciu materiału LayBrick

Część do organów
Mechanizm organów

Wydruki zostały wykonane z materiałów ABS i PLA dla firmy Magnus Organy

Obudowa do modułu oświetleniowego
Obudowa do modułu oświetleniowego

Wydruk wykonany przy użyciu PLA dla firmy StreamLED
